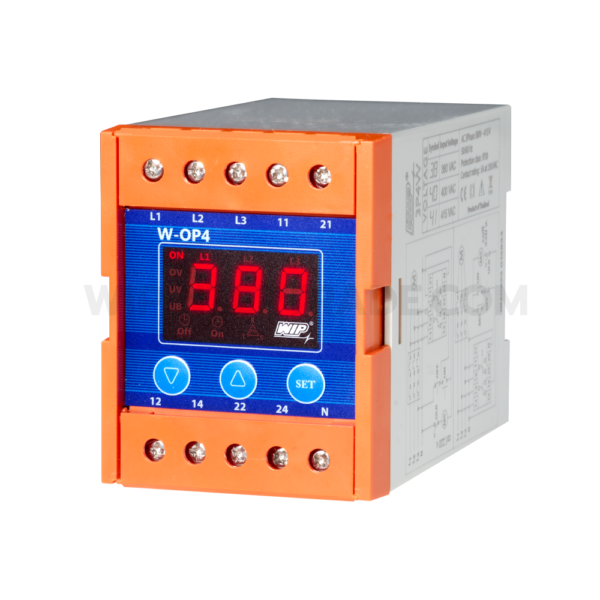

W-OP4 Phase Protection Relay
เป็นอุปกรณ์ที่ช่วยป้องกันและตรวจสอบแรงดันไฟฟ้าในระบบ 3 เฟส 4 สาย และ 3 เฟส 3 สาย โดยมีคุณสมบัติหลักดังนี้:
- ป้องกันแรงดันไฟฟ้าผิดปกติ:
– Over Voltage (OV): ป้องกันแรงดันเกิน ปรับได้ 10% – 20%
– Under Voltage (UV): ป้องกันแรงดันต่ำ ปรับได้ 2% – 20%
– Unbalance Voltage (UB): ป้องกันแรงดันไฟฟ้าที่ไม่สมดุล ปรับได้ 2% – 20%
- Hysteresis: ปรับค่าการหน่วงการทำงานเมื่อแรงดันกลับสู่ค่าปกติ
- ระบบตั้งค่าหน่วงเวลา:
– หน่วงเวลาปิด (Off Delay) ปรับได้ 0 – 5 วินาที
– หน่วงเวลาเปิด (On Delay) ปรับได้ 0 – 15 นาที
- ตรวจสอบข้อผิดพลาดล่าสุด: สามารถดูข้อผิดพลาดครั้งล่าสุดผ่านจอ LED
- ติดตั้งง่าย: รองรับแรงดันไฟฟ้า 380V, 400V และ 415V พร้อมระบบติดตั้งบนราง DIN 35mm
- การรีเซ็ตอัตโนมัติ: อุปกรณ์จะรีเซ็ตกลับสู่สถานะปกติเมื่อแรงดันไฟฟ้ากลับสู่ค่าที่ตั้งไว้
อุปกรณ์นี้เหมาะสำหรับโรงงานอุตสาหกรรม ระบบจ่ายไฟ และเครื่องจักรที่ต้องการการควบคุมแรงดันที่แม่นยำและเสถียร
| Model |
W-OP4 (3P3W), W-OP4 (3P4W)
|
- แรงดันไฟฟ้าอินพุต:
- 110V, 220V, 440V, 460V (Fixed)
- 380V, 400V, 415V (Selectable)
- กำลังไฟฟ้า: 2VA
- ความถี่ระบบ: 50/60 Hz
- ความแม่นยำ: ±0.5% ของแรงดันปกติ
- หน้าจอแสดงผล: 7-Segment Red LED ขนาด 0.39″ (9.90mm)
- การตั้งค่าการป้องกัน:
- แรงดันเกิน (OV) ปรับได้ 10% – 20%
- แรงดันต่ำ (UV) ปรับได้ 2% – 20%
- แรงดันไม่สมดุล (UB) ปรับได้ 2% – 20%
- Hysteresis: 1%
- การตั้งค่าหน่วงเวลา:
- หน่วงเวลาปิด (Off Delay) ปรับได้ 0 – 5 วินาที
- หน่วงเวลาเปิด (On Delay) ปรับได้ 0 – 15 นาที
- เอาต์พุตรีเลย์: 2-pole change over (DPDT)
- รองรับกระแส 5A ที่ 250VAC
- อายุการใช้งาน:
- ทางกล: 2 x 10⁷ ครั้ง
- ทางไฟฟ้า: 1 x 10⁵ ครั้ง
- อุณหภูมิใช้งาน: -10°C ถึง +55°C
- อุณหภูมิการจัดเก็บ: -10°C ถึง +70°C
- ความชื้นสูงสุด: 85% RH
- วัสดุตัวเครื่อง: ABS UL94V-0
- การติดตั้ง: ราง DIN 35mm
- มาตรฐานการป้องกัน: IP20
- ขั้วต่อสายไฟ: Screw Terminal Block (3.5mm²)
- ขนาด: 60 x 79.50 x 103.90 mm
- น้ำหนัก: 303g
หมายเหตุ: ควรหลีกเลี่ยงการกำจัดอุปกรณ์นี้ร่วมกับขยะครัวเรือน
