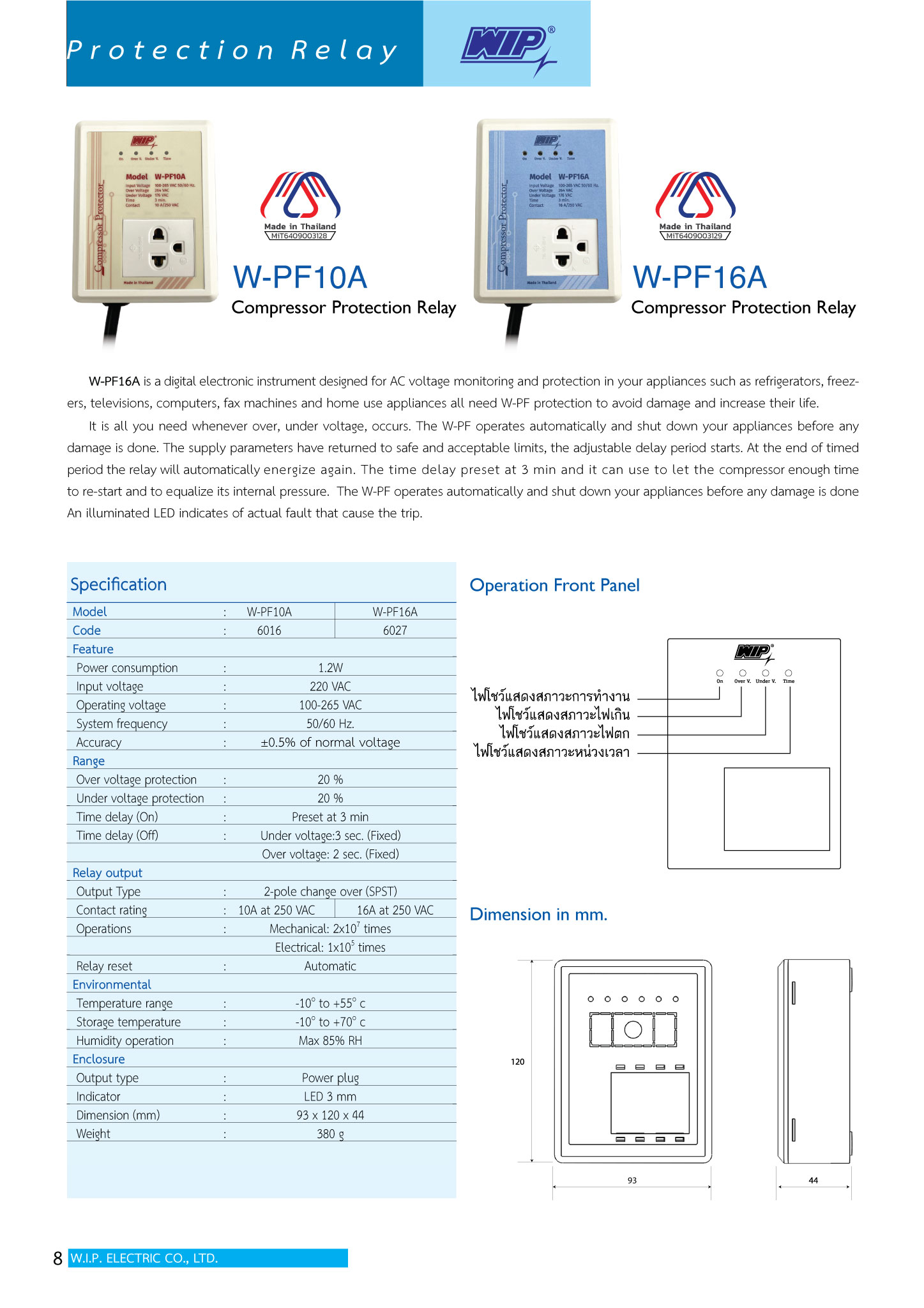

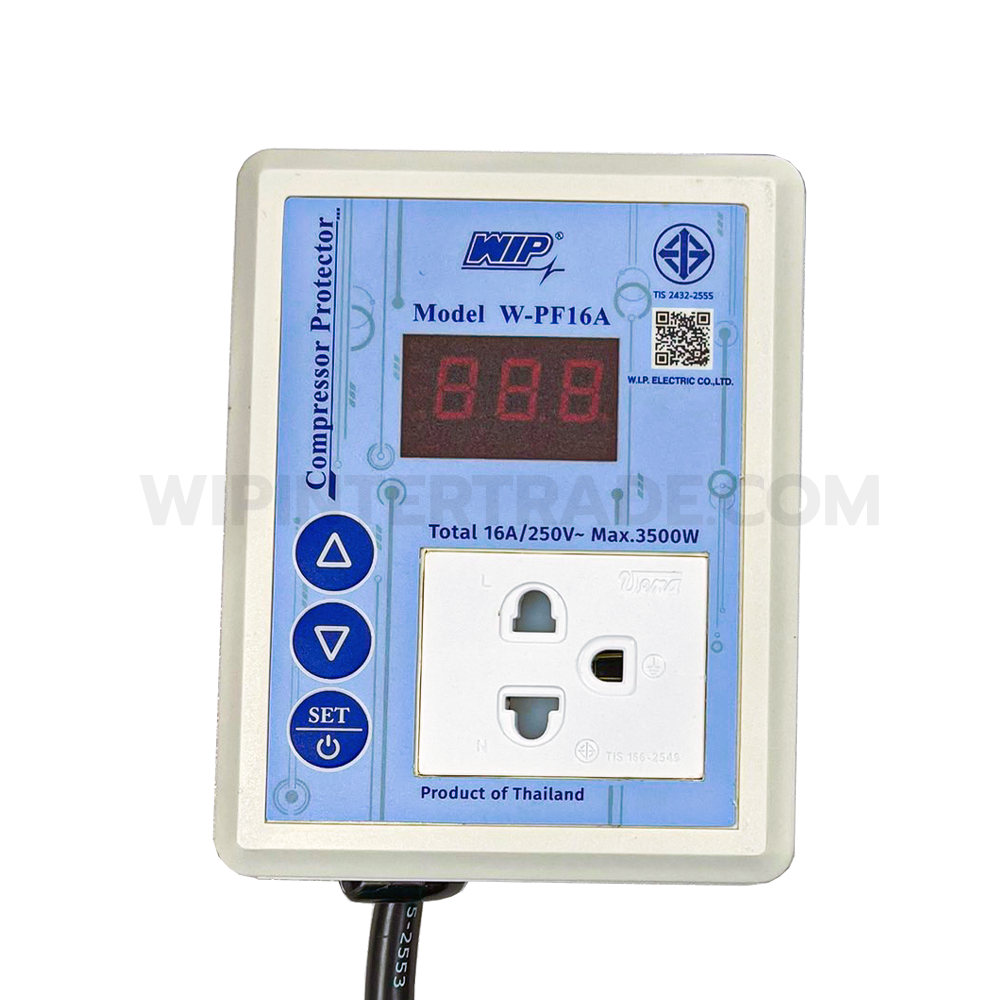

W-PF16A
W-PF16A เป็นอุปกรณ์ตรวจสอบและป้องกันที่ถูกออกแบบมาใช้กับตู้เย็น, ตู้แช่, และอุปกรณ์ไฟฟ้าอื่นๆ เพื่อป้องกันคอมเพรสเซอร์เสียหาย
จากปัญหาไฟตก, ไฟเกิน, ไฟกระชาก, ช่วยยืดอายุการใช้งานของคอมเพรสเซอร์และอุปกรณ์ไฟฟ้า
การทำงานด้านไฟเกิน (Over Voltage) ของ W-PF16A
เมื่อระดับแรงดันเพิ่มเกินกว่าแรงดันที่ตั้งไว้ วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Time off) เมื่อครบตามที่ตั้งไวั
รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize และรีเลย์จะต่อวงจรการทำงาน Energize โดยอัตโนมัติเมื่อแรงดันไฟฟัา ลดลงผ่านค่าแรงดันที่ตั้งไวั
ลบดัวยค่า Differential (Hysteresis)
การทำงานดัานไฟตก (Under Voltage) ของ W-PF16A
เมื่อระดับแรงดันลดลงต่ำกว่าแรงดันที่ตั้งไวั วงจรจะหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Time off) เมื่อครบตาม
ที่ตั้งไวั รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize และรีเลย์จะต่อวงจรการทำงาน Energize โดยอัตโนมัติเมื่อแรงดันไฟฟัา เพิ่มสูงขึ้นผ่านค่าแรงดันที่ตั้งไวับวกดัวย
ค่า Differential (Hysteresis)
- สามารถตั้งหน่วงเวลา Time Delay Off และ Time Delay On ไดั
- เป็น Digital Volt Meter ในตัว
- สามารถเช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last faulted) โดยการกดปุ่ม “ ” LED จะแสดงสภาวะความผิดปกติของแรงดันครั้งสุดทัายW-PF10A จะตัดวงจรโดยอัตโนมัติ รีเลย์อยู่ในสภาวะ De-energize เมื่อเกิดความผิดปกติของแรงดันเพื่อปัองกันคอมเพรสเซอร์และอุปกรณ์ไฟฟัาเสียหาย Symbol จะโชว์ สภาวะความผิดปกติของแรงดัน
