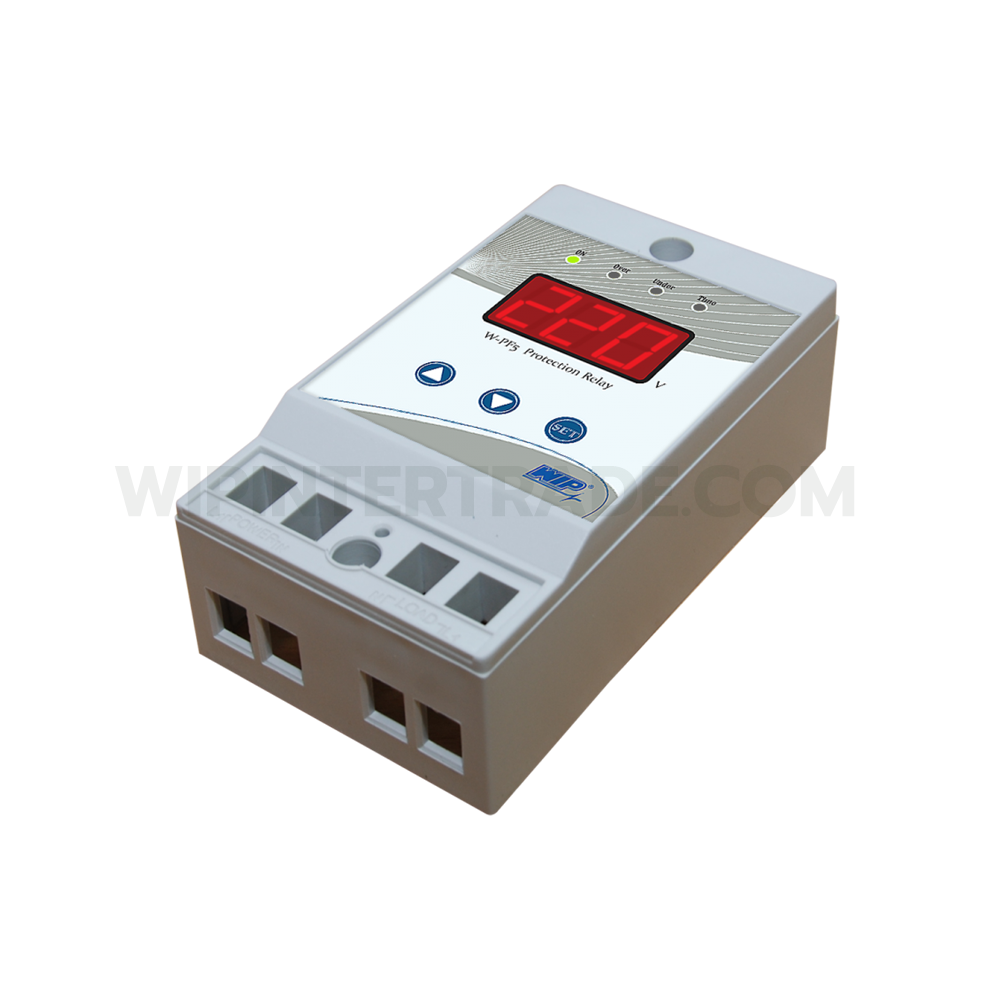

W-PF5 Protection Relay and Voltmeter
W-PF5 เป็น Protection Relay และ Voltmeter ที่ช่วยป้องกันอุปกรณ์ไฟฟ้าจากปัญหาแรงดันไฟฟ้าผิดปกติ โดยมีคุณสมบัติหลักดังนี้:
- ตรวจจับและป้องกันแรงดันไฟฟ้าผิดปกติ:
- Over Voltage Protection (OV): ปรับได้ตั้งแต่ 225V ถึง 265V
- Under Voltage Protection (UV): ปรับได้ตั้งแต่ 175V ถึง 215V
- Differential Voltage (Hysteresis): ปรับได้ 2V ถึง 22V
- ระบบหน่วงเวลา (Time Delay):
- Delay Off: ค่าคงที่ 3 วินาที
- Delay On: ปรับได้ตั้งแต่ 0 ถึง 15 นาที
- หน้าจอ LED แสดงค่าความผิดปกติ:
- 7-Segment LED ขนาด 0.56” (14.2mm) แสดงค่าแรงดันไฟฟ้าแบบเรียลไทม์
- ไฟ LED แสดงสถานะ Power, Over Voltage, Under Voltage และ Time Delay
- รีเลย์เอาต์พุต:
- 2-Pole Change Over (SPST) รองรับกระแส 16A ที่ 250V AC / 10A ที่ 250V AC
- รีเซ็ตการทำงานอัตโนมัติ (Auto Reset)
- การปรับค่าระบบ:
- กดปุ่ม SET ค้าง 3 วินาทีเพื่อเข้าโหมดการตั้งค่า
- ใช้ปุ่ม เพิ่ม/ลดค่า เพื่อปรับแต่งแรงดันไฟฟ้าและค่าหน่วงเวลา
- ติดตั้งง่าย:
- รองรับการติดตั้งแบบ DIN Rail 35mm
- ขั้วต่อสายไฟแบบ Terminal Female Plug
- เหมาะสำหรับ:
- เครื่องใช้ไฟฟ้าในบ้าน เช่น ตู้เย็น, โทรทัศน์, คอมพิวเตอร์, เครื่องเสียง
- เครื่องจักรอุตสาหกรรมขนาดเล็ก
- ระบบไฟฟ้าที่ต้องการป้องกันแรงดันผิดปกติ
